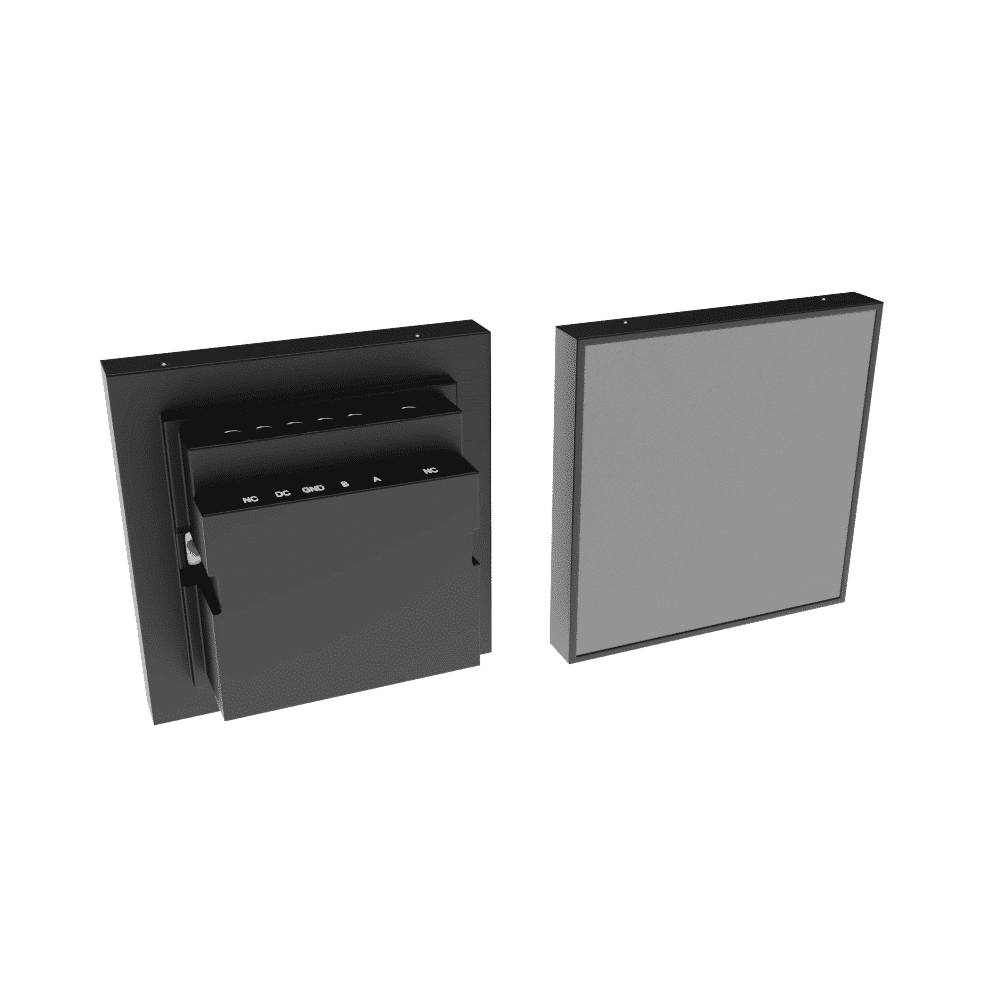

Pantalla de control de visualización sintética de 4 pulgadas
Parámetros técnicos
- 1CPU: plataforma ARM, ARM926EJ-S
- Frecuencia principal: 600Mhz
- RAM en el chip: 512K
- DDR SDRAM: 32 MB
- Pantalla LCD: Pantalla LCD de color verdadero RGB de 7 pulgadas
- Tipo táctil: táctil capacitivo multitáctil
- Resolución: 480*480
- Brillo LCM: 450cd/㎡
- Modo de alarma: alarma que cambia de color y muestra el contenido de la alarma.
- Interfaz de comunicación: 1 * RS485
- Fuente de alimentación BAMU: fuente de alimentación de 5 V CC
- Velocidad de comunicación en baudios: 115200 bps / RS485
- Tamaño/calidad: 86*86*36MM
- Material de la carcasa: ABS ignífugo + placa colgante de acero laminado en frío
- Proceso: RAL9017
- Entorno de trabajo: temperatura ambiente -20 ~ +70 °C, humedad relativa <80%
Descripción funcional
1) Comunicación
- enviar una solicitud de datos;
- Recibir datos;
- Modbus analiza datos;
2) Interacción y almacenamiento de datos
- El bucle de sincronización del hilo solicita datos;
- El temporizador actualiza los datos periódicamente;
3) Visualización de datos y configuración
- Estado del control maestro-esclavo, operación eléctrica, contactor, etc.;
- Temperatura, corriente, voltaje y otra información;
- Registrar cambios en la forma de onda;
- Configure manualmente el número de controladores esclavos y seleccione el modo de protocolo;
4) Configuración del sistema
- configuración de luz;
- Reloj digital;
- calibración de pantalla;
- reinicio del software;
5) Función de alarma
- Visualización de alarma anormal de control principal y control de comunicación;
- Alarma de controlador esclavo fuera de línea;
- Alarma de sobretensión, subtensión, sobrecorriente y aislamiento del grupo de baterías;
- Advertencia de SOC de la batería;
- La temperatura de la batería individual es demasiado alta, la alarma es demasiado baja;
6) Función de actualización remota 485
- actualización remota;
