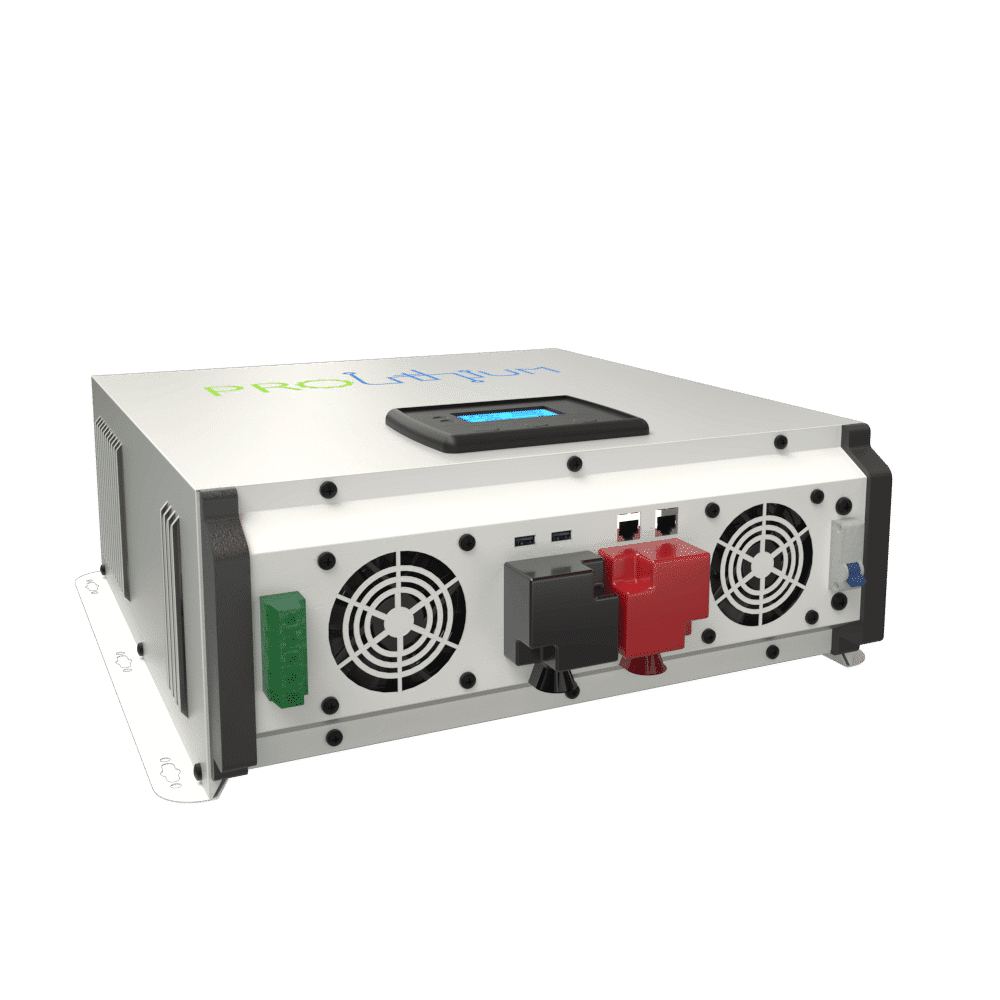

2 kW 24 V Wechselrichter
Wechselrichterausgang
Dauerausgangsleistung: 2,0 kW
Spannungsstoßleistung (20 Sek.): 6,0 kW
Ausgangswellenform: Reine Sinuswelle/Sam©-Eingang (Bypass-Modus)
Nennwirkungsgrad: > 88 % (Spitze)
Leitungsmoduswirkungsgrad: > 95 %
Leistungsfaktor: 0,9–1,0
Nennausgangsspannung RMS: 100–110–120 V Wechselstrom/220–230–240 V Wechselstrom
Ausgangsspannungsregelung: ±10 % RMS
Ausgangsfrequenz: 50 Hz ±0,3 Hz/60 Hz ±0,3 Hz
Kurzschlussschutz: Ja (1 Sek. nach Fehler)
Typische Übertragungszeit: 10 ms (max.)
THD: < 3 % (nominaler Batteriestand, volle nominale lineare Ladung)
DC-Eingang
Nominale Eingangsspannung: 24,0 VDC
Minimale Startspannung: 20,0 VDC/21 VDC
Alarm bei schwacher Batterie: 21,0 VDC/22,0 VDC
Auslösung bei schwacher Batterie: 20,0 VDC/21 VDC
Alarm bei hoher Spannung: 32,0 VDC
Wiederherstellung bei schwacher Batteriespannung: 31 VDC
Standby-Leistungssuchmodus: < 25 W, wenn Energiesparmodus aktiviert ist. (Siehe Tabelle)
Ladegerät
Ausgangsspannung: Hängt vom Batterietyp ab (siehe Tabelle 2.5.2)
Ladeschutzschalterleistung: 20 A
Maximale Ladeleistung: 1/3 der Nennleistung (siehe Tabelle 2.5.3)
Batterie-Anfangsspannung zum Anlassen: 20–31,4 VDC
SD-Überladeschutz: 31,4 VDC
BMS
Batterietemperatursensor (optional): Ja (siehe Tabelle) Ladespannung und SD-Spannung basieren auf der Batterietemperatur.
Bypass & Schutz
Eingangsspannungswellenform: Sinuswelle (Netz oder Generator)
Nennspannung: 100-110-120 V Wechselstrom/220-230-240 V Wechselstrom
Maximale Eingangswechselspannung: 300 V Wechselstrom für 230 V Wechselstrom-HV-Modus
Nenneingangsfrequenz: 50 Hz oder 60 Hz
Niederfrequenzauslösung: 47 ± 0,3 Hz für 50 Stunden, 57 ± 0,3 Hz für 60 Hz
Hochfrequenzauslösung 55 ± 0,3 Hz für 50 Hz. 65 ± 0,3 Hz für 60 Hz
Überlastschutz (SMPS-Last): Leistungsschalter
Ausgangskurzschlussschutz: Leistungsschalter
Nennleistung des Abzweigschalters: 20 A
Nennleistung des Transferschalters: 30 A für UL und TÜV.
Bypass ohne angeschlossene Batterie: Ja (optional)
Maximaler Bypassstrom: 30 A
Mechanische Spezifikation
Montage: Wandmontage
Wechselrichterabmessungen (LBH): 388415200 mm
Wechselrichtergewicht (kg): 23
Versandabmessungen (LBH): 550520310 mm
Versandgewicht (kg): 25
Anzeige: Status-LED / Status-LED+LCD
Standardgarantie: 1 Jahr
