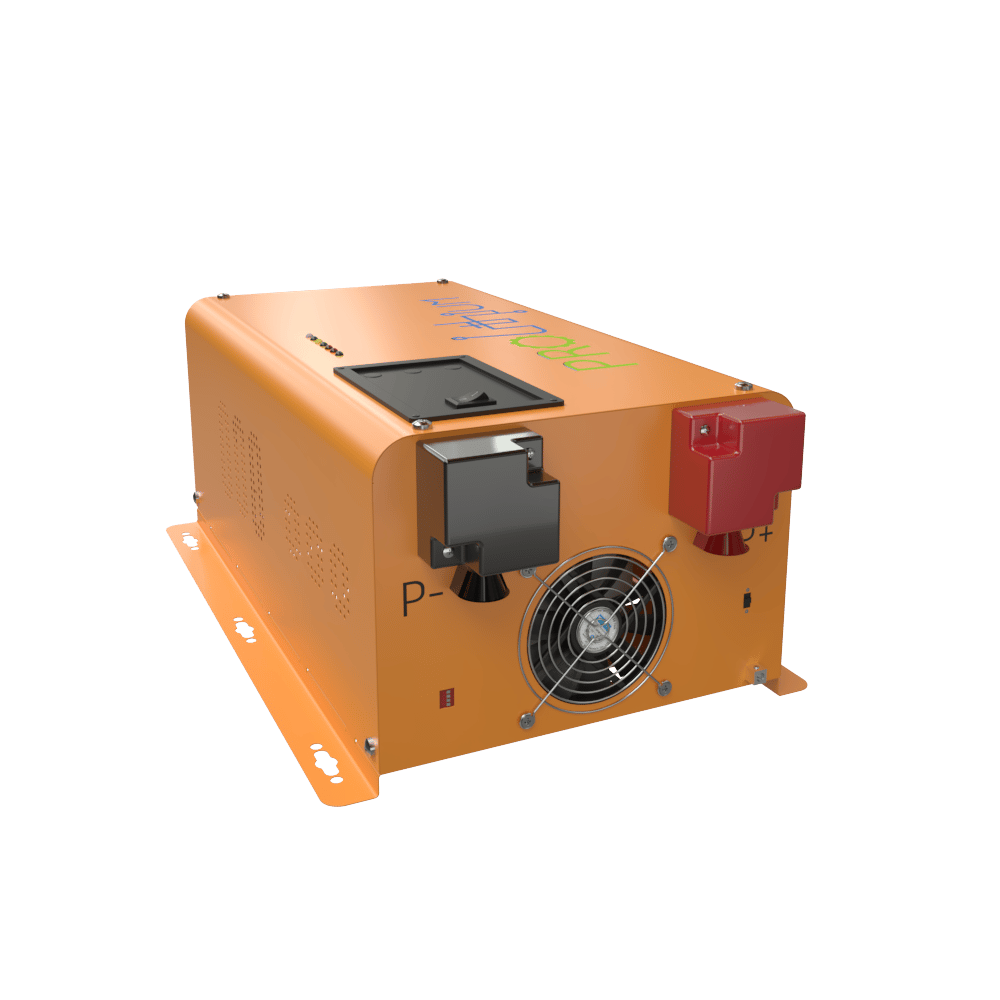

1 kW 24 V Wechselrichter
Wechselrichterausgang
Dauerausgangsleistung: 1,0 kW
Spannungsstoßleistung (20 Sek.): 3,0 kW
Startfähigkeit für Elektromotor: 1 PS
Ausgangswellenform: reine Sinuswelle/gleich wie Eingang (Bypass-Modus)
Nennwirkungsgrad: > 85 % (Spitze)
Leitungsmoduswirkungsgrad: > 95 %
Leistungsfaktor: 0,9–1,0
Nennausgangsspannung RMS: 100–110–120 V Wechselstrom/220–230–240 V Wechselstrom
Ausgangsspannungsregelung: ±10 % RMS
Ausgangsfrequenz: 50 Hz ±0,3 Hz/60 Hz ±0,3 Hz
Kurzschlussschutz: Ja (1 Sek. nach Fehler)
Typische Übertragungszeit: 10 ms (max.)
THD: < 10 %
DC-Eingang
Nenneingangsspannung: 24,0 VDC
Minimale Startspannung: 20,0 VDC
Alarm bei schwacher Batterie: 21 VDC/22,0 VDC
Auslösung bei schwacher Batterie: 20,0 VDC/21 VDC
Alarm und Störung bei hoher Spannung: 32,0 VDC
Wiederherstellung bei schwacher Batteriespannung: 26,0 VDC
Suchmodus für Standby-Leistung: < 25 W, wenn Energiesparmodus aktiviert ist
Ladegerät
Eingangsspannungsbereich: Breit: 90–135 VAC/164–243 VAC Schmal: 100–135 VAC/194–243 VAC
Ausgangsspannung: Hängt vom Batterietyp ab
Ladegerät-Leistungsschalterleistung: 10 A
Maximale Ladeleistung: 35 A/70–90 A max. (Ladestromsteuerung).
Überladeschutzabschaltung: 15,7 V für 12 VDC (2 für 24 VDC, *4 für 48 VDC)
Ladekurve (4-stufiger Konstantstrom) 4-stufige digital gesteuerte progressive Ladung: Batterietypen (2 für 24 VDC, *4 für 48 VDC)
Batterietyp: Fast Vdc
Gel USA: 14
A.G.M 1: 14,1
A.G.2: 14,6
Versiegelte Blei-Säure: 14,4
Gel Euro: 14,4
Offene Blei-Säure: 14,8
Calcium: 15,1
Desulfatierung: 15,5 für 4 Std.
Fernbedienung: Ja. Optional
Bypass und Schutz
Eingangsspannungswellenform: Sinuswelle (Netz oder Generator)
Nennspannung: 120 VAC
Unterspannungsauslösung: 80 V/90 V ± 4 %
Unterspannungswiedereinschaltung: 90 V/100 V ± 4 %
Hochspannungsauslösung: 140 V ± 4 %
Hochspannungswiedereinschaltung: 135 V ± 4 %
Maximale Eingangsspannung: 150 VAC
Nenneingangsfrequenz: 50 Hz oder 60 Hz (automatische Erkennung)
Unterfrequenzauslösung: 47 ± 0,3 Hz für 50 Hz, 57 ± 0,3 Hz für 60 Hz
Unterfrequenzeinschaltung: 48 ± 0,3 Hz für 50 Hz, 58 ± 0,3 Hz für 60 Hz
Hochfrequenzauslösung: 55 ± 0,3 Hz für 50 Hz, 65 ± 0,3 Hz für 60 Hz
Hochfrequenzaufnahme: 54 ± 0,3 Hz für 50 Hz, 64 ± 0,3 Hz für 60 Hz
Ausgangs-Kurzschlussschutz: Leistungsschalter
Abzweigschalterleistung: 10 A
Transferschalter: 30 A für UL und TÜV.
Maximaler Bypassstrom: 30 A
Mechanische Spezifikationen
Montage: Wandmontage
Wechselrichterabmessungen (LBH): 382218179 mm
Wechselrichtergewicht: 20 kg
Versandabmessungen (LBH): 520315300 mm
Versandgewicht: 18 kg
Anzeige: Status-LED/Status-LED+LCD
Standardgarantie: 1 Jahr
