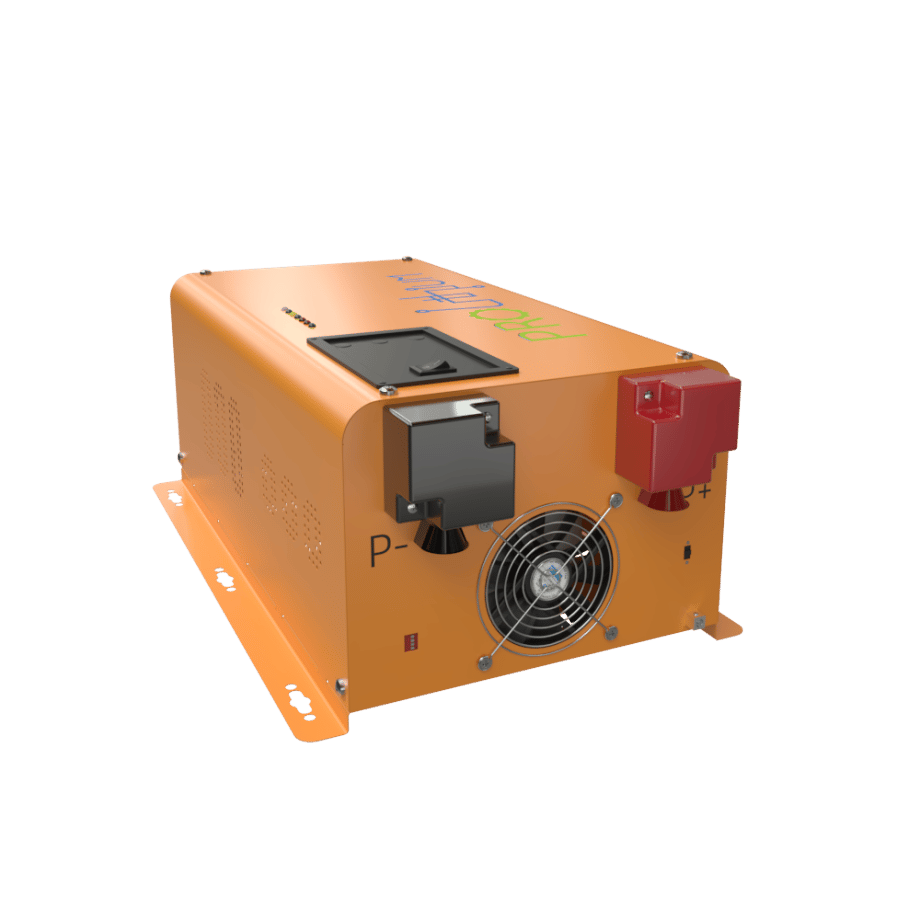

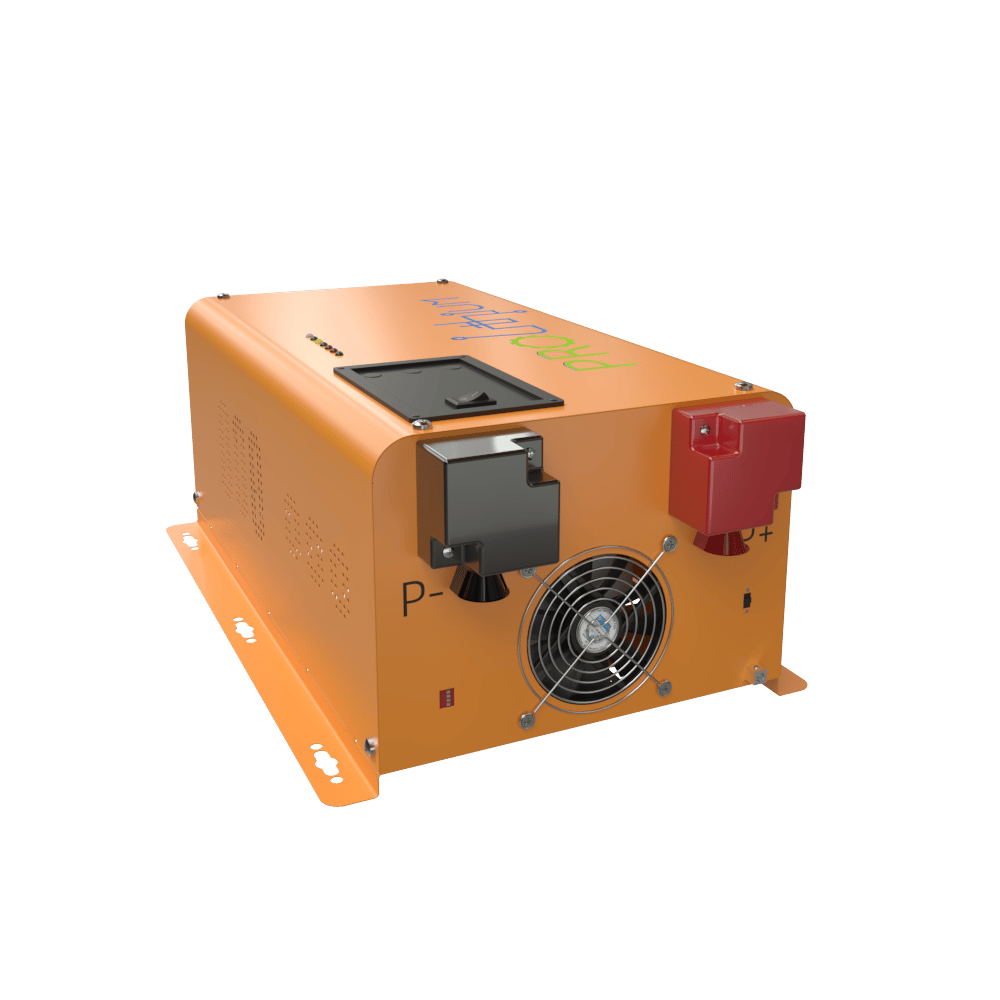

Onduleur 2Kw 24V
Sortie de l’onduleur
Puissance de sortie continue : 2,0 KW
Estimation de montée subite (20Secs) : 6.0KW
Capable de démarrer un moteur électrique : 2HP
Forme d’onde de sortie : onde sinusoïdale pure/identique à l’entrée (mode bypass)
Efficacité nominale : > 85 % (crête)
Efficacité en mode ligne : > 95 %
Facteur de puissance : 0,9-1,0
Tension de sortie nominale rms : 100-110-120Vac/ 220-230-240Vac
Régulation de la tension de sortie : ± 10 % RMS
Fréquence de sortie : 50 Hz ± 0,3 Hz/60 Hz ± 0,3 Hz
Protection contre les courts-circuits : Oui (1 sec après défaut)
Temps de transfert typique : 10 ms (max.)
THD : < 10 %
Entrée CC
Tension d’entrée nominale : 24,0 Vdc
Tension de démarrage minimale : 20,0 Vdc
Alarme de batterie faible : 21Vdc/ 22.0Vdc
Déclenchement de batterie faible : 20,0 Vdc/ 21 Vdc
Alarme et défaut haute tension : 32,0 Vdc
Récupération de tension de batterie faible : 26,0 Vdc
Mode de recherche de consommation en veille : < 25 W lorsque l’économiseur d’énergie est activé
Chargeur
Plage de tension d’entrée : large : 90 ~ 135 VCA/164 ~ 243 VCA étroit : 100 ~ 135 VCA/194 ~ 243 VCA
Tension de sortie : dépend du type de batterie
Note du disjoncteur du chargeur : 10 A
Taux de puissance de charge maximum : 35 A/70-90 A max (contrôle du courant du chargeur).
Arrêt de protection contre les surcharges : 15,7 V pour 12 Vdc (* 2 pour 24 Vdc, * 4 pour 48 Vdc)
Courbe du chargeur (courant constant en 4 étapes) Charge progressive à commande numérique en 4 étapes : Types de batterie (* 2 pour 24 Vdc, * 4 pour 48 Vdc)
Type de batterie : Fast Vdc
Gel États-Unis : 14
A.G.M 1 : 14.1
A.G.2 : 14.6
Acide de plomb scellé : 14,4
Gel euros : 14,4
Acide de plomb ouvert : 14,8
Calcium : 15,1
Désulfatation : 15,5 pendant 4h
Télécommande : Oui. En option
Contournement et protection
Forme d’onde de tension d’entrée : onde sinusoïdale (grille ou générateur)
Tension nominale : 120 Vac
Déclenchement basse tension : 80 V/90 V ± 4 %
Réengagement basse tension : 90 V/100 V ± 4 %
Déclenchement haute tension : 140 V ± 4 %
Réengagement haute tension : 135 V ± 4 %
Tension d’entrée maximale : 150 VAC
Fréquence d’entrée nominale : 50 Hz ou 60 Hz (détection automatique)
Déclenchement basse fréquence : 47 ± 0,3 Hz pour 50 Hz, 57 ± 0,3 Hz pour 60 Hz
Engagement basse fréquence : 48 ± 0,3 Hz pour 50 Hz, 58 ± 0,3 Hz pour 60 Hz
Déclenchement haute fréquence : 55 ± 0,3 Hz pour 50 Hz, 65 ± 0,3 Hz pour 60 Hz
Engagement haute fréquence : 54 ± 0,3 Hz pour 50 Hz, 64 ± 0,3 Hz pour 60 Hz
Protection contre les courts-circuits de sortie : Disjoncteur
Classement du disjoncteur de dérivation : 20 A
Commutateur de transfert : 30 A pour UL et TUV.
Courant de dérivation maximum : 30 Amp
Spécifications mécaniques
Fixation : Fixation murale
Dimensions de l’onduleur (L*W*H): 442*218*179mm
Poids de l’onduleur : 20 KG
Dimensions d’expédition (L*W*H): 580*315*300mm
Poids à l’expédition : 22 KG
Affichage : LED d’état/LED d’état+LCD
Garantie standard : 1 an
