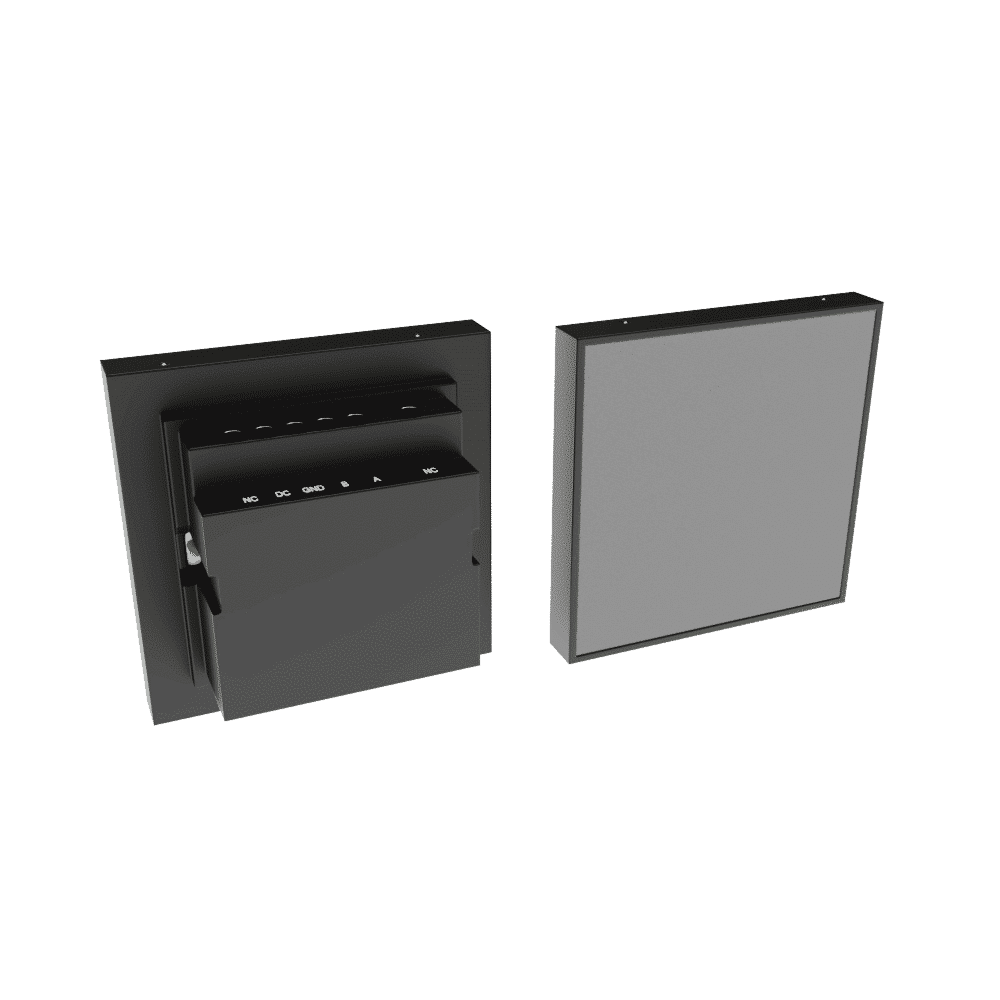

Écran synthétique de contrôle d’affichage de 4 pouces
Paramètres techniques
- 1CPU : plate-forme ARM, ARM926EJ-S
- Fréquence principale: 600Mhz
- RAM sur puce: 512K
- DDR SDRAM: 32MByte
- Écran LCD: écran LCD couleur vraie 7inchRGB
- Type tactile: tactile capacitif multipoint
- Résolution: 480 * 480
- Luminosité LCM: 450cd / ㎡
- Mode alarme: alarme de changement de couleur et affichage du contenu de l’alarme
- Interface de communication: 1 * RS485
- Alimentation BAMU: alimentation 5V DC
- Débit en bauds de communication: 115200bps / RS485
- Taille / qualité: 86 * 86 * 36MM
- Matériau de la coque: ABS ignifuge + plaque de suspension en acier laminé à froid
- Processus: RAL9017
- Environnement de travail: température ambiante -20 ~ + 70 °C, humidité relative <80%
Description fonctionnelle
1) Communication
- envoyer une demande de données;
- Recevoir des données;
- Modbus analyse les données;
2) Interaction et stockage des données
- La boucle de synchronisation du thread demande des données ;
- La minuterie actualise régulièrement les données ;
3) Affichage des données et paramétrage
- Statut du contrôle maître-esclave, fonctionnement électrique, contacteur, etc.;
- Température, courant, tension et autres informations;
- Enregistrer les changements de forme d’onde;
- Définissez manuellement le nombre de contrôleurs esclaves et sélectionnez le mode de protocole;
4) Paramètres système
- réglage lumineux;
- Horloge numérique;
- étalonnage de l’écran;
- réinitialisation du logiciel;
5) Fonction d’alarme
- Affichage du contrôle et de la communication de contrôle principal alarme anormale;
- Alarme hors ligne du contrôleur esclave;
- Surtension du groupe de batteries, sous-tension, surintensité, alarme d’isolation;
- Avertissement SOC de la batterie;
- La température de la batterie unique est trop élevée, alarme trop basse;
6) Fonction de mise à niveau 485 à distance
- mise à niveau à distance;
